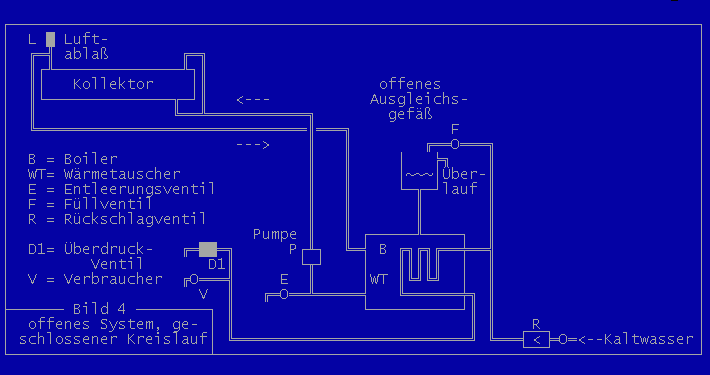

Experimental- Solarkollektor- Anlage, Kapitel 4Offenes System mit Kollektorentleerung Das Leitungsschema der Einfachanlage mit offenem System und
Kollektorentleerung im Ruhezustand ist in Bild 4 (hier, unten) gezeigt. Durch Vergleich mit
Bild 1 erkennt man, dass einige Komponenten ersatzlos weggefallen sind: Der wichtigste Unterschied: Der Boiler mit Wärmetauscher wurde umgekehrt angeschlossen. Durch das Wärmetauscherrohr fließt nun das Brauchwasser, während der Boilerinhalt zum Kollektorkreislauf gehört. Gemäß der am Anfang des vorigen Kapitels vorgestellten Einteilung liegt ein großer geschlossener Kreislauf vor. In Ruhe steht das Wasser im Vor- und Rücklaufrohr gleich hoch wie im Ausgleichsgefäß (Kommunizierende Röhren). Es muß dafür gesorgt werden, dass dieser Teil der Leitungen in frostsicheren Räumen installiert ist. Wenn die Pumpe angeschaltet wird, fördert sie Wasser aus dem Boiler in den Kollektor. Nach dessen Füllung fließt das Wasser durch die zweite Leitung zum Boiler zurück. Die Menge, die zum Füllen der Rohre und des Kollektors benötigt wird, liefert das Ausgleichsgefäß, dessen Wasserspiegel dementsprechend absinkt. Nach dem Abschalten der Pumpe fließt das Wasser wegen seines Gewichts durch die Pumpe zurück in den Boiler. Der Entlüfter öffnet automatisch, so dass sich beide Rohre gleichzeitig entleeren können. Anmerkung 2007: Die Entleerung via Entlüfter = Belüfter ist hier nur als leicht verständlicher Ersatz für kompliziertere Vorgänge und Einrichtungen gezeichnet, die in späteren Kapiteln noch erörtert werden. Ein Überdruckventil wird im Kreislauf nicht benötigt. Sollte das Wasser schäumen, kann es sich zum Ausgleichsgefäß hin ausdehnen. Wenn es voll zum Kochen kommt, kann der Dampf über die Entlüftung direkt entweichen. |
_________________________________________
Stand 30.10.06
