TAA761- Familie, Innenschaltungen

Wer die Funktionen und Unterschiede der verschiedenen Familienmitglieder kennenlernen will, findet es übersichtlicher bei Teilschaltungen.

Hier ist eine Übersicht der Gesamtschaltungen:

Standard- OP Amp. ............................ TAA761, 762, 765, 861, 862, 865

Standard- OP, dual, quad, intern Comp. TAA2761, 2762, 2765, 4761, 4762, 4765

Standard Comparator......................... TCA321, 322, 325

Darlington- Input- OP............................. TCA331, 332, 335

Darlington-Input, Open Coll.Output ....... TBB1331

Darl.Input OP, dual, quad, intern Comp... TBB2331, 4331, TBC2332,4332, TBE2335,4335

Darlington Input Comparator.................. TCA311, 312, 515

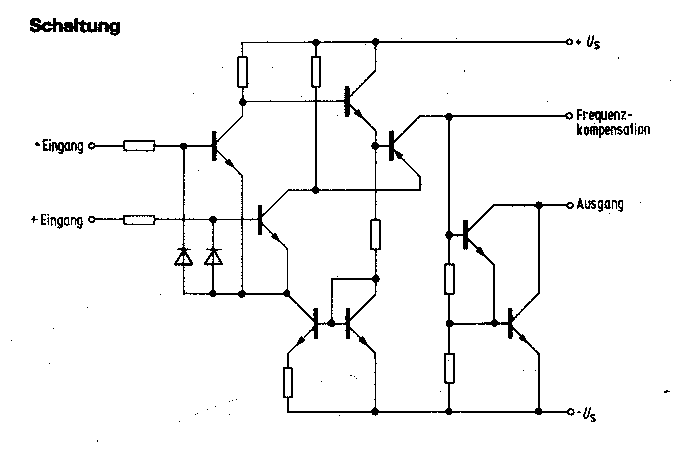

Standard Operationsverstärker, TAA761...

_________________________________________

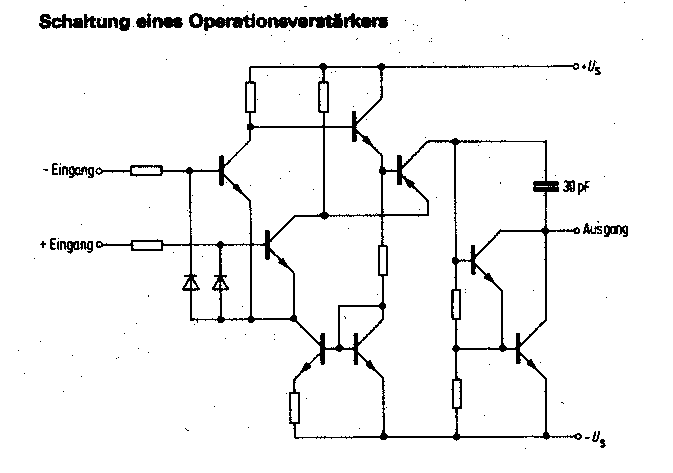

Standard Operationsverstärker, intern kompensiert, für dual oder quad OPs, TAA2761...

_________________________________________

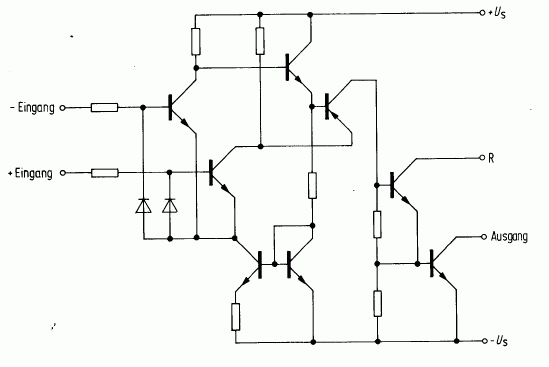

Standard Comparator, TCA321...

_________________________________________

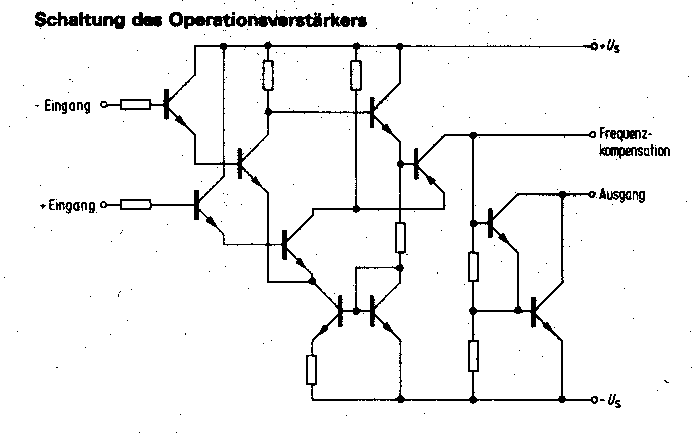

Operationsverstärker mit Darlington Eingang, TCA331...

_________________________________________

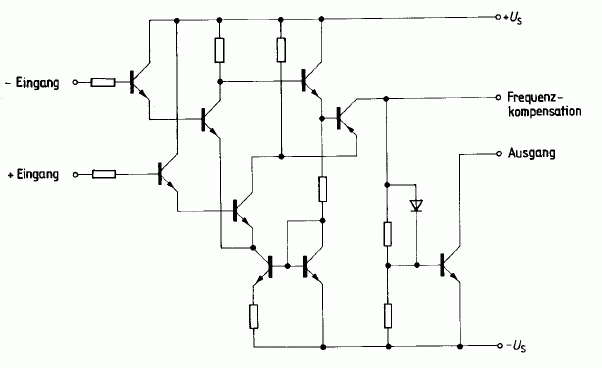

Darlington Input OP, extern kompensiert, Open Collector Ausgang für größtmöglichen Ausgangsspannungshub: TBB1331

_________________________________________

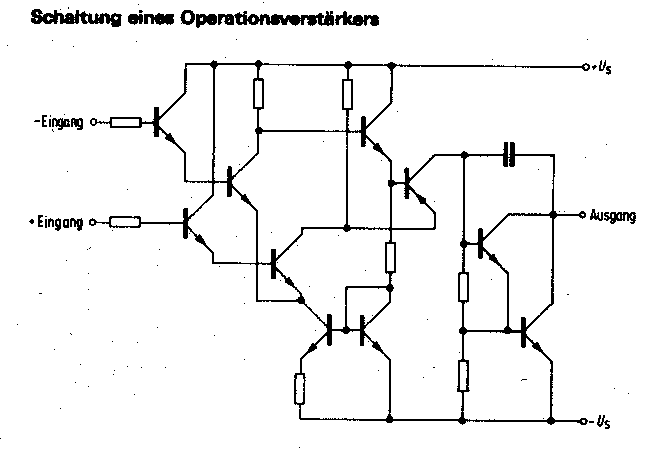

Darlington Input OP, intern kompensiert, für dual oder quad OPs, TBB2331...

_________________________________________

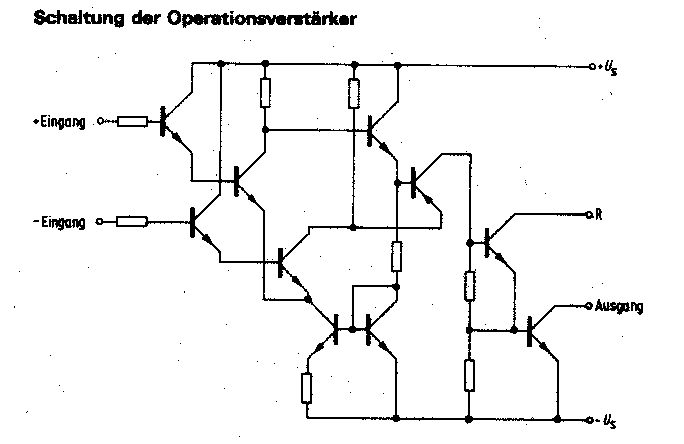

Darlington Input Comparator, TCA311...

_________________________________________

Achtung! Dies sind nicht die Originaldatenblätter der Hersteller, sondern Zusammenfassungen, Übersetzungen, Vereinfachungen und Erklärungen, also Interpretationen ohne Garantie für Richtigkeit. Dies ist bei der Verwendung zu beachten! Wer die Informationen beruflich braucht, sollte sich eine Kopie der Datenblätter bestellen.
